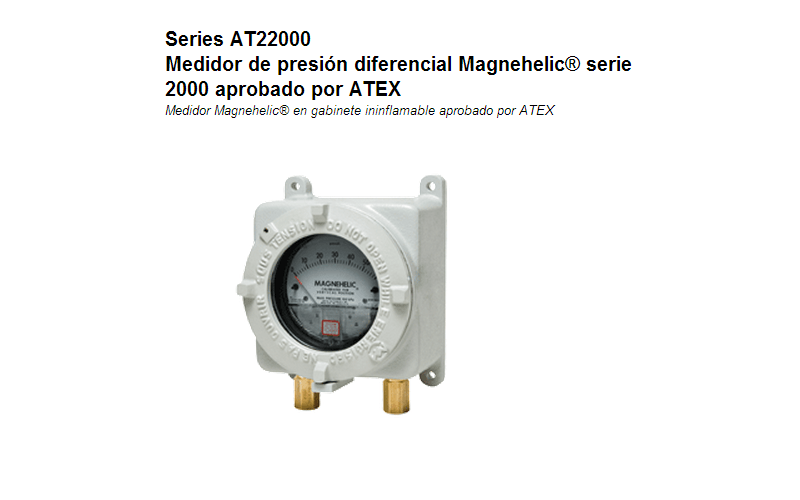

Serie AT22000 Aprobado Por ATEX Serie 2000 Magnehelic®

El conocido medidor de presión diferencial Magnehelic® ahora está disponible con un gabinete ininflamable aprobado por ATEX con la nueva serie AT22000 aprobada por ATEX. Este medidor puede mostrar la presión positiva, negativa o diferencial con una exactitud del 2%. El medidor Magnehelic® es el estándar de la industria para medir presiones de ventiladores y sopladores, resistencia de filtración, velocidad del aire, corriente de hornos, caída de presión entre placas de orificios, niveles de líquidos en sistemas burbujeadores y presiones en sistemas fluídicos o amplificadores de fluidos. Fabricación opcional disponible para usarse con hasta 2.42 bar (35 psig) o 5.51 bar (80 psig). Los gabinetes ininflamables aprobados por ATEX están disponibles en aluminio e incluyen una ventana de vidrio para visualizar el estado de las presiones de proceso en el frente del medidor.

SKU: AT22000 Categorías: , , Etiqueta: Brands: .
  • Servicio:Aire y gases no combustibles, compatibles.
  • Materiales mojados:Consulte con la fábrica.
  • Gabinete Magnehelic®:Estuche y bisel de aluminio moldeado, con cubierta de acrílico; acabado exterior con recubrimiento gris para resistir la prueba de corrosión de rocío de sal de 168 horas.
  • Exactitud:±2% FS (±3% en los rangos de -0, -100PA [-0.014 psi], -125PA [-0.02 psi], -10MM [0.39″] y ±4% en los rangos de -00, -60PA [-0.008 psi], -6MM [0.24″]), en todo el rango a 21.1°C (70°F).
  • Límites de presión:-0.677 bar a 1.034 bar (-20″ Hg a 15 psig); opción MP; 2.41 bar 35 psig, opción HP; 5.52 bar (80 psig).
  • Exceso de presión:El tapón de liberación se abre a aproximadamente 1.72 bar (25 psig), sólo medidores estándar. Ver nota de protección en caso de sobrepresión en la página del catálogo del Medidor Magnehelic®.
  • Límites de temperatura:-6.67 a 60°C (20 a 140°F); Opción de baja temperatura: -28.8°C (-20°F); Estuche: -60 a 60°C (-76 a 140°F) (Nota: Los límites de temperatura del producto son inferiores que los límites del estuche).
  • Orientación de montaje:Diafragma en posición vertical.
  • Clasificación del gabinete:IP66. IP65 con OPV opcional, válvula de alivio de sobrepresión.
  • Material del gabinete:Aluminio.
  • Acabado:Capa epóxica texturizada RAL7038.
  • Conexiones de presión:NPT hembra de 3.1 mm (1/8″) de latón (SS opcional). Usar SS con acetileno.
  • Peso:3.9 kg (8.6 lb).
  • Producto de Comhas con gabinete aprobado por ATEX.:BVI 14ATEX0072.
